roostevabast terasest kiud laserlõikamismasin lehtmetalli töötlemiseks

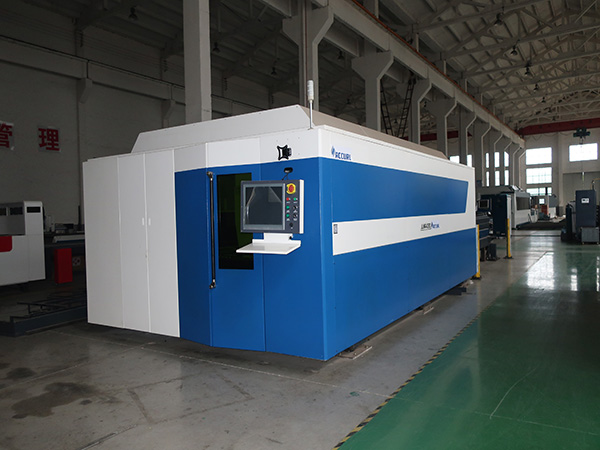

Roostevabast terasest kiudlaseriga lõikamismasin lehtmetalli töötlemiseks

Tehnilised andmed


Lõikepind: 3000 * 1500 mm
Lõikamise kiirus: 30 m / min
Toetatud graafiline formaat: AI, PLT, DXF, BMP, LAS, DXP
Kasutamine: Laserlõikamine
Seisukord: Uus
Lõikepaksus: 0-30 mm
CNC või mitte: Jah
Jahutusrežiim: vee jahutamine
Kontrollitarkvara: Cypcut
Päritolukoht: Anhui, Hiina (mandriosa)
Sertifitseerimine: CE, ISO, SGS, CCC
Garantii: 1 aasta
Laserallikas: IPG / Raycus / nNIGHT / MAX
Lõikepea: Precitec / Raytools / OSPRI / WSX
Servotüüp: servomootor
Jahutussüsteem: vee jahuti
Laservõimsus: 500/750/1000/1500/2000 / 3000w või kohandatud
Tööala: 1500 * 3000mm
Lõikematerjalid: süsinikteras / roostevaba teras / alumiinium / vask
Valikuline komponent: prantsuse Schneider
Ülekandesüsteem: YYC

Toote rakendus


CL-G3015A CNC kiudlaserlõikur on täielik laserlõikeseadmete komplekt, mis on integreeritud kiudlaseriga, jahutite, kiudude lõikamise peadega, lõiketööriistadega, juhtimissüsteemiga, veesüsteemiga, õhu eemaldamise süsteemiga jne. Kogu masin võtab kasutusele fikseeritud tooriku ja liikuva portaali struktuuri. See on kaheteljeline kolmeteljeline CNC-laserlõikur. Nende hulgas realiseerib XY-telje ühendamine tasapinnalise lõiketöötluse Z-telje ujuva jälgimise tooriku pealispinna. Neli CNC-šahti juhivad veeremid ja lõikeplaadi osa X, Y, Z telje juhib vahelduvvoolu servomehhanism, mille vahel X, Z-telge juhib vahelduvvoolu servo-hammasratas. Peamine voodi, Y-võll võtab kasutusele teraskonstruktsiooni tala, dünaamiline jõudlus, mille hulgas laseri lõikepea, vahelduvvoolu servomootor, kuulkruvi paar, jooksva juhtpaari, reduktori, käigukasti ja hammasrataspaari kõik valivad tuntud kaubamärgi. CNC-süsteem võtab kasutusele kodumaise spetsiaalse arvjuhtimissüsteemi, konfigureerib professionaalse lõikamise juhtimise tarkvara ja abiprogrammide tarkvara. Kompaktne struktuur, piisav jäikus, hea töökindlus ja kõrge lõiketõhusus.
CNC kiudlaserlõikur sobib roostevabast terasest, süsinikterasest, legeerterasest, räni terasest, tsingitud terasplekist, alumiiniumisulamist, titaanisulamist ja muudest metallmaterjalidest lõikamiseks.

Põhijooned


1. Liikuv portatiivtala võtab vastu nii uue konstruktsiooni kui ka uue tootmisprotsessi, mis säilitas stabiilsuse suure kiirenduse juures ja tegi ekstrusioon alumiiniumisulamist suure pikkuse laiusega. See vähenes 12% massist ja suurenes 20% jäikusega võrreldes valguskiirt.
2. CNC-süsteem, mis on kirjutatud inimese ja arvuti suhtlusliidese abil, mis võtab kasutusele hiina ja inglise keele kontrolli tarkvara, tegi operatsiooni lihtsamaks ja mugavamaks.
3. Laia vaateväljaga lõikeala, kus on kolm avatud külge, mis muudavad toorainete laadimise ja mahalaadimise lihtsamaks. Seda saab rakendada erinevas ruumis.
4. Elektrijuhtimiskambris kasutatav osaline struktuur võib vastata erinevatele ruumilistele korraldustele.
5. Lõikekamber kasutab liikuvat võrku, et realiseerida lõputult lõikamine ja säästa nii materjali kui ka lõikamisaega.
6. Põhiosa tolmueemalduse struktuur muutub efektiivsemaks, kuna lisatud seade teeb lõikeala lähedale. See tegi ka tolmu eemaldamise seadme, et vältida laserit, et tagada pikaajaline tööiga.
7. See spetsiaalne laserlõikuspea võib teha suure efektiivsusega lõikamise teatud paksusega materjalile fookuskauguse, fookuse läbimõõdu ja tala-talje lõikepiirkonna, tugeva võimsuse, nii eesmise kui ka tagumise koormusmaterjali reguleerimise abil. säästa aega.

Tehnilised parameetrid


Lõikamispiirkond (mm)
1500X3000
1500X4000
1500X6000
2000X4000
2000X6000
X telje käik (mm)
1525
1525
1525
2025
2025
Y-telje käik (mm)
3050
4050
6050
4050
6050
Z-telje käik (mm)
300
300
300
300
300
XY telje positsioneerimistäpsus (mm)
± 0,03
± 0,03
± 0,03
± 0,03
± 0,03
Asukoha täpsus (mm)
± 0,02
± 0,02
± 0,02
± 0,02
± 0,02
Laservõimsus (w)
500/750/1000/1500/2000/3000/4000/6000

Meie teenus


Müügieelne teenus

* Päringu- ja konsultatsioonitoetus.

* Proovi testimise tugi.

* Vaata meie tehast.

Müügijärgne teenindus

* Masina paigaldamise koolitus, masina kasutamise treenimine.

* Insenerid on saadaval teenindusmasinatele välismaal.
